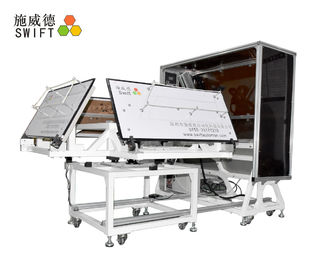

De volledige Machine van de de Kabelband van de Automatiseringslijn Automatische om Synchronisatiering Te bundelen
De automatische machine van de kabelband met een robot kunnen zou worden aangepast. Het wordt automatisch gebruikt in volledige automatiseringslijn en bundelsynchronisatiering.
Eigenschappen
1. 4 assen, X, Y, Z + Omwenteling.
2. X/Y/Z/R reis: X: 1200; Y: 550; Z: 40; R: 0 - 180°.
3. De robot en het Hulpmiddel bewegen zich onder de inrichtingsraad, zijn er groeven op de raad, gaat het Hulpmiddel van de raad voor kabelband het bundelen uit.
4. Één hulpmiddelkanon heeft twee werkende gebieden en twee transparante dekking voor elk werkend gebied.
5. De robot en het hulpmiddelkanon zouden bij één werkend gebied werken. De exploitant laadt de draden en test het verbinden bij ingediende een andere.
6. Bindt de gebruiks bulkkabel, trilling voeden, overgebracht naar het Hulpmiddel via slang.
7. Trekkend de trekker, automatisch het Verpakken, Perforeren, Trekken & Afgesneden Aanhalen die, het afvalmateriaal verzamelen in afvaltank.
8. De gehele verrichting neemt slechts 1.2s, kan één machine 1-2 exploitanten redden. Verschillend afvalmateriaal die methodes voor keus verzamelen.
9. PLC + Aanrakingscomité het controleren, gemakkelijk te leiden om.
10. Geschikt ben want motorrol bundelen die op statorkern vooraf gekronkeld is geweest, het ook geschikt is om die voorwerpen te bundelen wat kleine ruimte voor de kabelband heeft door te gaan.
11. Automatisch ontdek de mislukking, zou de machine onmiddellijk ophouden als er om het even welk defect is, en automatisch behandel de ontbroken kabelband, en automatisch nieuw begin de machine.
SWT36100H-RT1200 baseer gegevens
| 1 | Punt | Beschrijving | Waarde |
| Merk | VLUG | Niets | |
| 2 | Model | SWT36100H-RT1200 | Niets |
| Geschikt ben voor volledige automatiseringslijn | Niets | ||
| 3 | 4axes | X/Y/Z/R reis | X: 1200; Y: 550; Z: 40; R: 0 - 180° |
|
4
|
Het werk streekaantallen |
2* het kanonaantal van de kabelband | 4 |
|
5
|
Het kanon van de kabelband | Het kanonaantal van de kabelband | 2 |
| 6 | Inrichtingsraad | Grootte | L1400 * H610mm |
| 7 | Kabelbanden | Model | T36120 |
| Breedte | 3.6mm | ||
| Lengte | 120mm | ||
| Dikker | 1.2mm | ||
|
8
|
Verrichtingssnelheid | Bundel één kabelband | 0.9S |
| 9 |
Het maximum verbinden Dia.
|
Voor draad | Ø 18mm |
| Voor buis | Ø 16mm | ||
| 10 | Het Min verbinden Dia. | Voor buis/draad | Ø 3.0mm |
| 11 | De het voeden slang | Lengte | 2.5m |
| 12 | De buigende krachten | Wordt aangepast | |
| 13 | Voltage | AC220V, 50/60Hz | |
| Euro stop | |||
| 14 | Kanon V. | DC24V (autoschakelaar) | |
| 15 | Pneumatische druk | 5kg/cm ² | |
FAQ
1. Kan ik de X/Y/Z/R-Reis aanpassen?
Ja, pls informeer ons de gegevens u vereist.
2. Hoeveel telegraferen bandkanonnen de robot kan drijven?
1 of 2 kanonnen van de kabelband. Wanneer 2guns op 1 robot toepas, zou er geen omwentelingsfunctie zijn.
