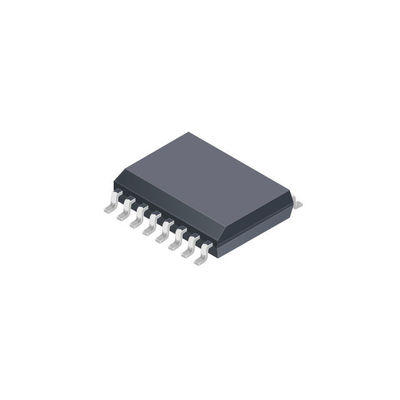

ACS733KLATR-40AB-T Stroomsensor 40A 1 Kanaal Hall Effect Differentieel Tweerichtings
TYPE | Beschrijving |
Categorie | Sensoren, transducers |
Stroomsensoren | |
Mfr | Allegro MicroSystems |
Reeks | - |
Verpakking | Tape & Reel (TR) |
Snijdband (CT) | |
Voor het meten | AC/DC |
Type sensor | Hall-effect, differentieel |
Stroom - Sensoren | 40A |
Aantal kanalen | 1 |
Output | Ratiometrisch, Spanning |
Gevoeligheid | 33 mV/A |
Frequentie | 1MHz |
Lineariteit | ± 0,5% |
Precisiteit | ±1,7% |
Spanning - Voeding | 3.14V ~ 3.46V |
Reactietijd | 200 ns |
Stroom - Voeding (max) | 35 mA |
Werktemperatuur | -40 °C ~ 125 °C |
Graad | Vervaardiging van auto's |
Kwalificatie | AEC-Q100 |
Polarisatie | Tweerichtings |
Montage-type | Oppervlakte |
Pakket / doos | 16-SOIC (0,295", 7,50 mm breedte) |
Verpakking van de leverancier | 16-SOIC |
Basisproductnummer | ACS733 |
Kenmerken van ACS733KLATR-40AB-T
• AEC-Q100-kwalificatie
• Hoge bandbreedte, 1 MHz analoge uitgang
• Differentiële Hall sensing verwerpt gemeenschappelijke-modus velden
• Hoogisolatie SOIC16 breed lichaam pakket biedt galvanische isolatie voor hoogspanningstoepassingen
• Geïntegreerd schild elimineert vrijwel de capacitieve koppeling van de stroomgeleider tot de matrix, waardoor het uitgangsgeluid door hoge dv/dt transiënten sterk wordt onderdrukt
• Toonaangevende geluidsprestaties met een sterk verbeterde bandbreedte door een eigen versterker en filterontwerp
• UL60950-1 (ed. 2) gecertificeerd
□ Dielectrische sterkte Spanning = 3,6 kVRMS
□ Werkspanning van basisisolatie = 616 VRMS
• Snelle en extern configureerbare foutdetectie van overstromingen
• 1 mΩ primaire geleiderweerstand voor laag vermogen verlies en hoge inrush stroom weerstaan vermogen
• Opties voor 3,3 V- en 5 V-eenvoudige voeding
• Uitgangsspanning evenredig aan wisselstroom en gelijkstroom
• Gevoeligheid en stilstandspanning voor betere nauwkeurigheid
• Magnetische hysteresis bijna nul
• Ratiometrische uitslag van de voedingsspanning
Toepassingen vanACS733KLATR-40AB-T
De ACS732 en ACS733 zijn een nieuwe generatie high bandwidth current sensor IC's van AllegroTM.en nauwkeurige oplossing voor het meten van hoogfrequente stromen in gelijkstroom/ gelijkstroomomvormers en andere schakelkrachttoepassingenDe ACS732 en ACS733 bieden hoge isolatie, hoge bandbreedte Hall-effect-gebaseerde stroom sensing met gebruiker-configureerbare overstroom foutdetectie.
Deze eigenschappen maken ze ideaal geschikt voor de vervanging van hoogfrequente transformatoren en huidige transformatoren in toepassingen met hoge spanningen.
Milieuclassificaties en exportclassificaties vanACS733KLATR-40AB-T
AANZET | Beschrijving |
RoHS-status | ROHS3-conform |
Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
REACH-status | REACH Niet aangetast |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
