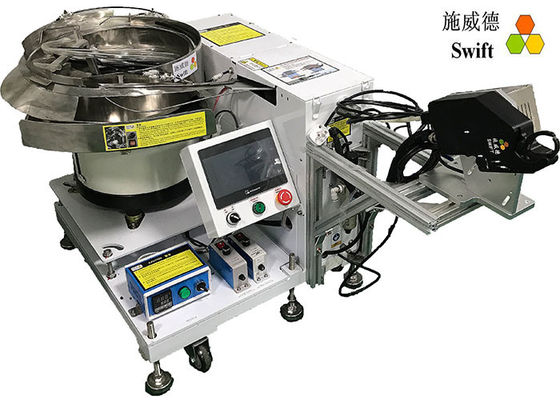

Het automatische kanon van de kabelband voor het binden van koperbuizen
Het automatische kanon van de kabelband kan nylon kabelbanden automatisch binden en de bovenmatige materialen snijden na het aanhalen. De bundelsnelheid is 1.0Seconds per kabelband.
Basistoepassingen
Geschikt ben voor bundel verschillende grootte van cilindrische voorwerpen (minder dan Maximum bundeldiameter), zoals silicone rubberbuizen, zachte buizen met isolatie cottons, kleine rubberbuizen in zeepautomaten, koperbuizen in koelingssystemen.
Toepassingsgebied
Toepasselijke nylon kabelbanden: W2.2 * L120 * T1.1mm, Modelt25120
Toepasselijke producten: zachte buizen/koperbuizen die automatisch met losse kabelbanden moeten worden gebundeld.
De koelingsindustrie: binnenlandse airconditioners/centrale airconditioningstoestellen
Technische gegevens
Punt | Gegevens |
Automatisch het kanonmodel van de kabelband | SWT25120F |
Bundelsnelheid | 1.0S per kabelband (Met betrekking tot productgrootte) |
Het toepasselijke model van kabelbanden | T25120 |
Toepasselijke lengte/breedte/dikte van kabelbanden: | 120mm/2.5mm/1.1mm |
Toepasselijke draaduitrusting/buizendiameters |
ø2mm – ø22mm voor draaduitrusting; ø2mm – ø20mm voor buizen |
Voltage | AC220, 50/60Hz |
Macht | 1,000W |
Pneumatische druk | 5kg/cm ² |
Gastheergrootte | L670 * W660 * H660mm |
Vaste het kanongrootte van de kabelband | L284*W240*T149mm |
Vast het kanongewicht van de kabelband | 4.0kg/pcs |
Het werk proces
Verrichtingsproces: de gezette nylon pitbanden in trilling werpen – laad en verdeel – gezette draaduitrusting/buizen of andere producten in het midden van kaken van het kanon van de kabelband – betreed het voetpedaal - beëindigen bundel
De nylon vereisten van kabelbanden
1. De kabel bindt materiaal: nylon slechts PA66
2. De kabel bindt grootte: W2.5 *L120 * T1.1mm; hoofdgrootte: L4.6*W4.7*H3.8mm
3. Treksterkte: 8kg
4. Vorm: rechtstreeks, geen braam/flits
Eigenschappen/functies
1. Banden van de gebruiks automatisch bundelen de losse nylon kabel en hen.
2. Automatisch haalt de omslag, kabelbanden aan en sneed eens de bovenmatige de exploitantpedalen van staartdelen het voetpedaal.
3. De gehele verrichting neemt over 1.0S per kabelband.
4. De bindende krachten zijn regelbaar. Maximum is 8kgf.
5. Op automatiseringslijn met robots zou kunnen zijn van toepassing geweest.
6. Pneumatische druk: 5kg/cm ²
