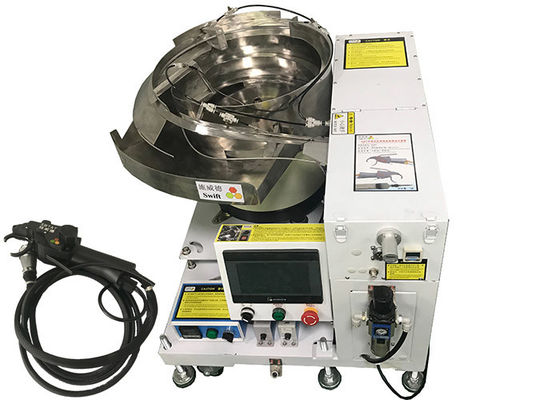

De automatische machine van de kabelband om de bundel van de draaduitrusting te optimaliseren
Om hand-bundel te vervangen! Om de productiviteit te verbeteren!
Basistoepassingen
Geschikt ben voor de bundel van de draaduitrusting of sommige zachte buizen, zoals draaduitrusting in huistoestel, draaduitrusting in de raad. De bundeldiameters zijn van 2mm tot 18mm. Het kan verschillende diameters en banden van de band de nylon kabel automatisch aanpassen.
Populair ben in huistoestellen, de assemblagefabrieken van de draaduitrusting. Één machine gebruikt één soort nylon kabelbanden. Het is gemakkelijk zich te bewegen en het handbediende kanon van de kabelband. De exploitant kon om het even welke positie in draaduitrusting bundelen. Het vermindert het proces van bundel en verbetert de bundelefficiency.
Toepassingsgebied
Toepasselijke kabelband: losse nylon kabelbanden, T25100, W2.5 * L100mm.
Toepasselijke producten: Om nylon pit te binden rusten de banden op draad, zachte buizen, zakken enz. uit de bundeldiameters: ø2mm - ø18mm.
De toegepaste industrie: draaduitrusting, wit goederen/huistoestel, voedsel, de medische industrie.
Geval: De draaduitrusting van ovens op vaste plaatsassemblage, medische siliconebuizen en schakelaars, verzegelde voedselzakken enz.
Technische gegevens
Punt | Gegevens |
Automatisch de machinemodel van de kabelband | SWT25100H |
Bundelsnelheid | 0.7S per kabelband (Met betrekking tot productgrootte) |
Het toepasselijke model van kabelbanden | T25100 |
Toepasselijke lengte/breedte/dikte van kabelbanden: | 100mm/2.5mm/1.1mm |
Toepasselijke draaduitrusting/buizendiameters | ø2mm - ø18mm voor draaduitrusting; ø2mm - ø16mm voor buizen |
Voltage | AC220, 50/60Hz |
Macht | 1,000W |
Pneumatische druk | 5kg/cm ² |
Gastheergrootte | L670 * W660 * H660mm |
Handbediende het kanongrootte van de kabelband | L250*W102*T64mm |
Handbediend het kanongewicht van de kabelband | 0.86kg/pcs |
Het werk proces
Het werk principe: het laden van en het verdelen van nylon kabelbanden, het auto binden.
Verrichtingsproces: de gezette nylon pitbanden in trillingskom – laad en verdeel – beogen draaduitrusting/buizen of andere producten – trek de trekker en beëindig bundel.
De nylon vereisten van kabelbanden
1. Hoofdgrootte: W2.5*L100*T1.1mm;
2. Hoofdgrootte: L4.8*W4.8*H3.8mm;
3. Materiaal: nylon PA66
4. Treksterkte: 8kg
5. Vorm: recht en sterk, geen braam/flits
Wanneer u de automatische machine van de kabelband in productielijn wilt gebruiken, pls sommige productsteekproeven naar verzend ons om ons de productgrootte te testen of te vertellen. Wij zouden u een testvideo geven.
De eigenschappen van automatische kabel binden hulpmiddelen
1. Automatisering: de exploitant trekt de trekker, zou het kanon van de kabelband automatisch eindigen verpakkende, trekkende en aanhalende, snijdende kabelbanden en het verzamelen van het afval.
2. De bundelsnelheid is snel. De bundelefficiency is veel hoger dan met de hand.
Het automatische kanon van de kabelband: 2400pcs-3000pcs/hour
Hand: 400pcs-600pcs/hour
Het hangt van de ervaren exploitant af.
3. PLC controle en touch screen: gemakkelijk om de parameters te beheren.
4. De het aanhalen krachten zijn regelbaar.
5. Het vermindert beduidend de arbeidsintensiteit, en de originele productiewerknemers kunnen taken gemakkelijker en efficiënt ook voltooien.
6. Op volledige automatiseringslijn met een robot zou kunnen zijn van toepassing geweest.
7. Pneumatische druk 5kg/cm ²
Andere kanonnen van de kabelband
Model | SWT25080H | SWT25120H |
Het toepasselijke model van kabelbanden | T25080 | T25120 |
De grootte van kabelbanden | W2.5*L80*T1.1mm | W2.5*L120*T1.1mm |
Bundeldiameters | ø2mm - ø14mm | ø2mm – ø22mm |
Bundelsnelheid | 0.7S | 0.8S |
Voltage | AC220, 50/60Hz | |
Pneumatische druk | 5kg/cm ² |
