Digitale de inputmodule van Allen-Bradley 5069-IA16 AC met het punt van 79-264V AC 16
5069 Compacte I/O 16 kanalenac inputmodules, ondersteunend zowel 120 & 240 VAC-signalen
Productomschrijving van 5069-IA16
AC digitaal input5069-ia16 79… 264V AC 16 punt, inputmodule

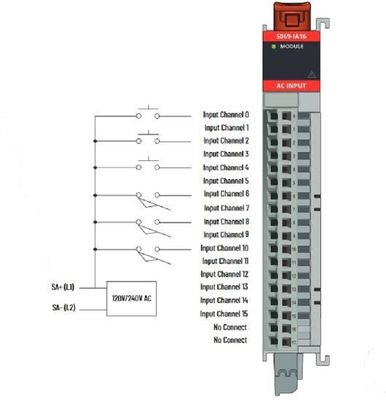

De 5069-IA16-moduleinput gebruikt gedeelde gemeenschappelijk. De input heeft een terugkeer door intern moduleschakelschema aan terminal de van SA (–) op de SA-macht RTB.
U gebruikt een 5069-FPD gebieds potentiële verdeler om een nieuwe SA-machtsbus in een systeem te vestigen. SA de machtsbussen zijn geïsoleerd van elkaar. Om de modules op afzonderlijke SA-machtsbussen te houden, voltooi deze stappen.
1. Installeer de modules die één type van SA-macht, bijvoorbeeld gelijkstroom, rechts van de adapter of het controlemechanisme, d.w.z., de eerste SA-machtsbus gebruiken.
2. Installeer de 5069-FPD gebieds potentiële verdeler om een tweede SA-machtsbus te vestigen.
3. Installeer de modules die het andere type van SA-macht, bijvoorbeeld AC, op de tweede SA-machtsbus gebruiken
Eigenschappen van 5069-IA16
Rockwell-Controlesysteem: Rockwell Controllogix
Bewerkertype: WAPEN schors-A9
Input/Output: Tot 256 I/O
Geheugen: 2GB RAM, 4GB-Flits
Bewerkersnelheid: 1.5GHz
Communicatie Havens: Ethernet, Serie, USB
Technische Parameters van 5069-IA16
Attributen | 5069-IA16 |
Het voltage min van de op-staat | 79V AC |
Het voltage van de op-staat, nom | 120/240V AC |
Het maximum voltage van de op-staat, | 264V AC |
Het maximum voltage van de van-staat, | 40V AC |
Ingangsstroom per maximum kanaal, | 15 mA @ 264V AC |
De stroom van de op-staat, min |
2 mA @ 79V AC 3 mA @ 164V AC |
De stroom van de op-staat, nom |
5 mA @ 120V AC/50 Herz 6 mA @ 120V AC/60 Herz 9 mA @ 240V AC/50 Herz 11 mA @ 240V AC/60 Herz |
Huidige op-staat, maximum | 15 mA @ 264V AC |
Huidige van-staat, maximum | 2 mA |
Inputimpedantie, nom |
24 kΩ @ 120V AC/50 Herz 20 kΩ @ 120V AC/60 Herz 27 kΩ @ 240V AC/50 Herz 22 kΩ @ 240V AC/60 Herz |
Inputimpedantie, min | 17.6 kΩ @ 264V AC/63 Herz |
Huidige toevloed, maximum | 600 mA |
De tijd van de inputvertraging | |
Van aan | Mej. 10 (type) @ 0… 60 °C (32… 140 °F) |
Op weg | Mej. 10 (type) @ 0… 60 °C (32… 140 °F) |
Toepassingen van 5069-IA16
Rockwell ControlLogix is een revolutionair industrieel controlesysteem dat geavanceerde motie en procesbeheersingsmogelijkheden verstrekt.
Met zijn hoge snelheidsbewerker, tot 256 I/O, en communicatie havens zoals Ethernet, Serie, en USB, wordt Rockwell ControlLogix ontworpen om aan de vereisten van de meest complexe industriële controletoepassingen te voldoen.
Allen-Bradley 5069-IA16 is een Systeem van Rockwell ControlLogix uit een WAPEN schors-A9 bewerker bestaan en een I/O systeem die met een totale grootte van 200mm X 200mm X 100mm.
Met zijn industriële rangbewerker die bij 1.5GHz lopen, verstrekt het het hoogste niveau van prestaties voor de toepassingen van de machinecontrole.
Allen-Bradley 5069-IA16 is een ideale oplossing voor de Industriële Systemen van Rockwell en Automatiseringstechnologie, die klanten voorzien van industrieel-rangcontrole voor hun machines en processen.
Verpakking en het Verschepen van 5069-IA16
En Rockwell Controllogix die verschepen verpakken:
Het product zou in zijn originele doos moeten worden verpakt, en de doos zou met band moeten worden verzegeld.
Als het verschepen door de lucht, zou de doos door schuimshell moeten worden omringd om het extra beschermen te verstrekken.
Als het verschepen door grond, zou de doos door een beschermend materiaal zoals bel omslag of verpakkingspinda's moeten worden omringd.
FAQ
Q1: Wat is de merknaam van Rockwell Controllogix?
A1: De merknaam van Rockwell Controllogix is Allen-Bradley.
Q2: Wat is het modelaantal van Rockwell Controllogix?
A2: Het modelaantal van Rockwell Controllogix is 5069-IA16.
Q3: Wat is de minimumordehoeveelheid voor Rockwell Controllogix?
A3: De minimumordehoeveelheid voor Rockwell Controllogix is 1.
