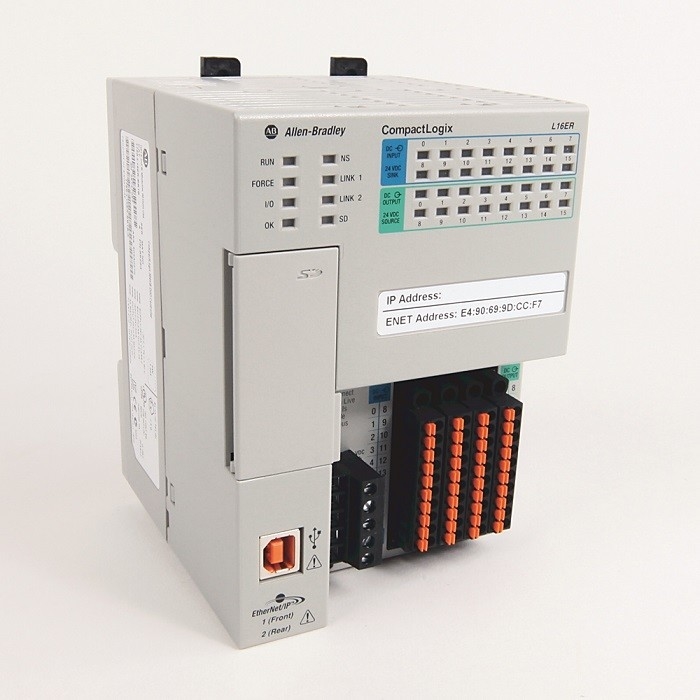

24V het Controlemechanisme van gelijkstroom 1769-L16ER-BB1B Allen Bradley With CompactLogix 384KB DI/O
CompactLogix384kb DI/O Controlemechanisme
Productomschrijving van 1769-L16ER-BB1B
Rockwell ControlLogix is een Rockwell Automation-systeem en een scalable controlesysteem voor toepassingen die op grote schaal wordt ontworpen. Het kenmerkt een krachtige bewerker en een waaier van input/output, die tot het maken een ideale keus voor een grote verscheidenheid van industriële toepassingen.
Allen-Bradley 1769-L16ER-BB1B CompactLogix 5370 de Bewerkermodule van L1 Ethernet, Dubbele Ethernet met DLR-vermogen, 384KB-Geheugen die, 1 x USB/Haven, 2 Havens van x programmeren downloaden EtherNet/IP, (16) Digitale Input van 24V gelijkstroom, (16) Digitale Output van 24V gelijkstroom, I/O Uitbreiding 6 via 1734 PUNT I/O, 4 Knopen van Ethernet IP, de Macht van 24V gelijkstroom I/O (1734) backplane, van het gebruikspunt, komt met 1GB-SD-geheugenkaart en kan tot 2GB-SD-geheugenkaart steunen.
Technische Parameters van 1769-L16ER-BB1B
Attributen | 1769-L16ER-BB1B |
Output | 16 |
Voltagecategorie | 24V gelijkstroom-bron |
Werkende voltagewaaier |
10… 28.8V gelijkstroom 24V gelijkstroom nom |
Outputvertraging, weg aan | 0,1 Mej. |
Outputvertraging, op weg | 0,1 Mej. |
Huidige de lekkage van de van-staat, maximum | 0,5 mA @ 24V gelijkstroom |
De stroom van de op-staat, min | 1 mA per channe |
Maximum het voltagedaling van de op-staat, | 0.6V gelijkstroom |
Stroom per maximum punt, | 0.5A |
Stroom per maximum module, | 3 A |
Schommelingsstroom per maximum punt, | 1 A voor Mej. 100 per herhaalbaar punt, elke 2 s |
Isolatievoltage | 50V (ononderbroken) gelijkstroom, Basisisolatie TypeTested bij 500V AC voor jaren '60, systeem aan fieldNoisolatie tussen individuele kanalen |
Geïsoleerde groepen | Niets |
Proefplichtsclassificatie | 0,5 A |
Toepassingen van 1769-L16ER-BB1B
Rockwell Controllogix is een geavanceerd controlesysteem van Allen-Bradley, met modelaantal 1769-L16ER-BB1B.
CompactLogix 5370 en Compacte GuardLogix 5370 Controlemechanisme Catalog Numbers
1769-L16ER-BB1B, 1769-L18ER-BB1B, 1769-L18ERM-BB1B, 1769-L18ERM-BB1BK, 1769-L19ER-BB1B, 1769-L19ER-BB1BK,1769-L24ER-QB1B, 1769-L24ER-QBFC1B, 1769-L24ER-QBFC1BK, 1769-L27ERM-QBFC1B, 1769-L30ER, 1769-L30ER-NSE, 1769-L30ERK, 1769-L30ERM, 1769-L30ERMK, 1769-L30ERMS, 1769-L33ER, 1769-L33ERK, 1769-L33ERM, 1769-L33ERMK, 1769-L33ERMS, 1769-L33ERMSK, 1769-L36ERM, 1769-L36ERMS, 1769-L37ERM, 1769-L37ERMK, 1769-L37ERMS, 1769-L37ERMSK, 1769-L38ERM, 1769-L38ERMK, 1769-L38ERMS, 1769-L38ERMSK
Ingebedde Voeding van 1769-L16ER-BB1B
Attributen | 1769-L16ER-BB1B, |
De waaier van het inputvoltage | 10… 28.8V gelijkstroom |
Inputvoltage, nom | 24V gelijkstroom |
Lijnvereiste (VDC), min | 30VA |
Beschikbare backplane van 5V gelijkstroom POINTBus stroom | 1 een @ 5V gelijkstroom |
De stroom trekt @ 24V gelijkstroom, maximum gebiedsmacht, | 3 A (1) |
Maximum toevloed, | 10 A |
Lijnverlies rit-door | 10 Mej.… 10 s |
De huidige maximum capaciteit van de outputbus, | 0,1… 3 A @ 5V gelijkstroom |
Ladingsstroom, min | 300 mA |
Maximum machtsdissipatie, | 12 W |
Kortsluitingbescherming |
Interne zekering Niet vervangbaar |
Overvoltagebescherming | Ja |
CompactLogix 5370 L1-Controlemechanismen Minimum het Uit elkaar plaatsen Vereisten van 1769-L16ER-BB1B
FAQ
Q: Welke certificatie heeft Rockwell Controllogix?
A: Het heeft Ce-certificatie.
Q: Wat is de minimumordehoeveelheid voor Rockwell Controllogix?
A: De minimumordehoeveelheid is 1.
Q: Wat is de verpakkingsdetails voor Rockwell Controllogix?
A: De verpakkingsdetails zijn kartondoos.
Q: Wat zijn de betalingstermijnen voor Rockwell Controllogix?
A: De betalingstermijnen zijn TT.
