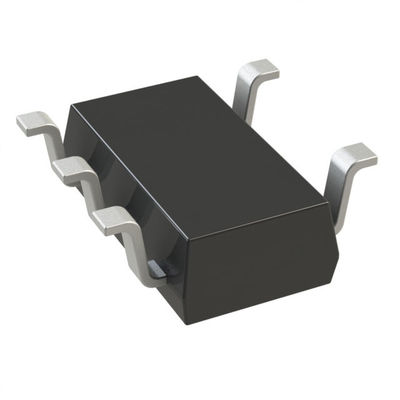

ADA4891-1ARJZ-R7 Versterker voor algemeen gebruik 1 Circuit Rail-to-Rail SOT-23-5
TYPE | Beschrijving |
Categorie | Geïntegreerde schakelingen (IC's) |
Lineair | |
Versterkers | |
Instrumenten, OP-versterkers, bufferversterkers | |
Mfr | Analog Devices Inc. |
Reeks | - |
Verpakking | Tape & Reel (TR) |
Snijdband (CT) | |
Versterkertype | Algemeen doel |
Aantal circuits | 1 |
Uitvoertype | Rail-to-Rail |
Slew Rate | 210 V/μs |
-3 dB bandbreedte | 240 MHz |
Stroom - Input Bias | 2 pA |
Spanning - Input Offset | 2.5 mV |
Stroom - aanbod | 4.4mA |
Stroom - Uitgang / Kanaal | 125 mA |
Spanning - Voerspanne (min) | 2.7 V |
Spanning - Supply Span (Max) | 5.5 V |
Werktemperatuur | -40 °C ~ 125 °C |
Montage-type | Oppervlakte |
Pakket / doos | SC-74A, SOT-753 |
Verpakking van de leverancier | SOT-23-5 |
Basisproductnummer | ADA4891 |
Kenmerken vanADA4891-1ARJZ-R7
Kwalificeerd voor automobieltoepassingen
Hoge snelheid en snelle afzetting
-3 dB bandbreedte: 220 MHz (G = +1)
Slew rate: 170 V/μs
Afstemmingstijd tot 0,1%: 28 ns
Video-specificaties (G = +2, RL = 150 Ω)
0.1 dB platte gain: 25 MHz
Verschilwinstfout: 0,05%
Faseverschilfout: 0,25°
Eenmalige levering
Breed voedingsbereik: 2,7 V tot 5,5 V
Uitgangsschommelingen tot binnen 50 mV van de voedingsrails
lage vervorming: 79 dBc SFDR bij 1 MHz
Lineaire uitgangsstroom: 125 mA bij −40 dBc
Laag vermogen: 4,4 mA per versterker
Toepassingen van ADA4891-1ARJZ-R7
Informatiesystemen voor de automobielindustrie
Automobiele assistentiesystemen voor de bestuurder
Beeldvorming
Video voor consumenten
actief filter
met een vermogen van niet meer dan 50 W
Buffers voor de klok
voorversterker met fotodiode
Contactbeeldsensor en buffers
Milieuclassificaties en exportclassificaties vanADA4891-1ARJZ-R7
AANZET | Beschrijving |
RoHS-status | ROHS3-conform |
Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
REACH-status | REACH Niet aangetast |
ECCN | EAR99 |
HTSUS | 8542.33.0001 |
