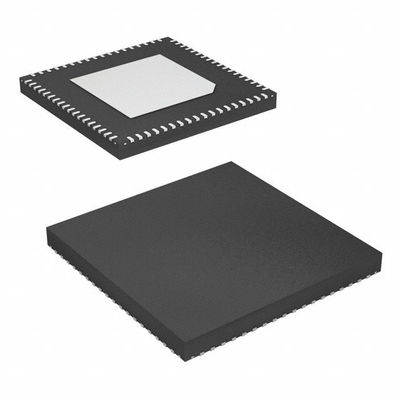

ADAU1466WBCPZ300RL 32BIT SIGMADSP AUDIO 24K/80K geïntegreerde schakelchip
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| DSP's (digitale signaalverwerkers) | |
| Vervaardiging | Analog Devices Inc. |
| Reeks | SigmaDSP® |
| Verpakking | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | Sigma |
| Interface | I2C, SPI |
| Clock Rate | 294.912MHz |
| Niet-vluchtig geheugen | ROM (96kB) |
| RAM op de chip | 320kB |
| Spanning - I/O | 3.30V |
| Spanning - kern | 1.20V |
| Werktemperatuur | -40 °C ~ 105 °C (TA) |
| Graad | Vervaardiging van auto's |
| Montage-type | Oppervlakte |
| Pakket / doos | 72-VFQFN Blootgestelde pad, CSP |
| Verpakking van de leverancier | De in punt 2 bedoelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product. |
| Basisproductnummer | ADAU1466 |
Kenmerken vanADAU1466WBCPZ300RL
Kwalificeerd voor automobieltoepassingen
Volledig programmeerbare audio-DSP voor verbeterde geluidsverwerking
Features SigmaStudio, een eigen grafische programmering
instrument voor de ontwikkeling van aangepaste signaalstromen
Tot 294,912 MHz, 32-bits SigmaDSP-kern bij 1,2 V
Maximaal 24 kWord programmageheugen
Tot 80 kWord RAM voor parameters/gegevens
Tot 6144 SIMD-instructies per monster bij 48 kHz
tot 1600 ms digitale audio-vertraging bij 48 kHz
Audio-I/O en routing
4 seriële invoerpoorten, 4 seriële uitvoerpoorten
48-kanaal, 32-bits digitaal I/O tot een steekproefsnelheid van 192 kHz
Flexible configuratie voor TDM, I2S, links en rechts gerechtvaardigd
formaten en PCM
Tot 8 stereo ASRC's van 1:8 tot 7.751: 1 verhouding en
139 dB dynamisch bereik
Stereo S/PDIF-in- en uitgang bij 192 kHz
Vier PDM-microfoon-invoerkanalen
Multichannel, byte-addresseerbare TDM-seriepunten
met een vermogen van niet meer dan 50 W
Volledige PLL's en flexibele klokgeneratoren
Geïntegreerde temperatuursensor
I2C- en SPI-besturingsinterfaces (zowel slaven als master)
Stand-alone werking
Self-boot van serie EEPROM
6-kanaal, 10-bit SAR-hulpbediening ADC
14 multifunctionele pinnen voor digitale bedieningselementen en -uitgangen
met een vermogen van niet meer dan 50 W
72-lood, 10 mm × 10 mm LFCSP-pakket met 5,3 mm
blootgestelde pad
Temperatuurbereik: -40°C tot +105°C
Toepassingen vanADAU1466WBCPZ300RL
Audioverwerking voor automobiel
Hoofdeenheden
Distributieversterkers
Vermaaksystemen voor de achterbank
met een vermogen van niet meer dan 50 W
Commerciële en professionele audioverwerking
Milieuclassificaties en exportclassificaties vanADAU1466WBCPZ300RL
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
