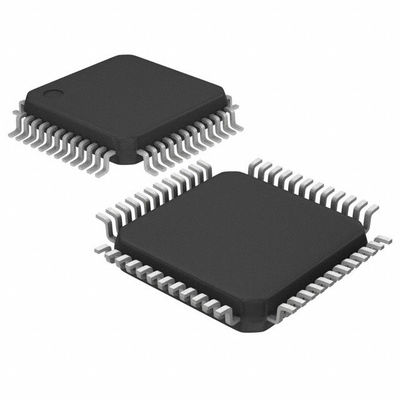

R5F10PGHCKFB#55 Microcontroller IC 16-Bit 24MHz 192KB (192K x 8) FLASH 48-LFQFP
R5F10PGHCKFB#55 zijn vanFactory inventaris, pls controleer uw eisen en pls contact met ons op met de doelprijs.
Specificaties van R5F10PGHCKFB#55
Type | Beschrijving |
Categorie | Geïntegreerde schakelingen (IC's) |
Ingebed | |
Microcontrollers | |
Mfr | Renesas Electronics Corporation |
Reeks | RL78/F14 |
Pakket | Tape & Reel (TR) |
Kernprocessor | RL78 |
Grootte van de kern | 16 bit |
Versnelling | 24MHz |
Connectiviteit | CANbus, CSI, I2C, LINbus, SPI, UART/USART |
Perifere apparatuur | LVD, POR, PWM, WDT |
Aantal I/O's | 38 |
Grootte van het programmageheugen | 192KB (192K x 8) |
Type programmageheugen | Flash |
EEPROM-grootte | 8K x 8 |
RAM-grootte | 16K x 8 |
Spanning - Voeding (Vcc/Vdd) | 2.7V ~ 5.5V |
Gegevensomvormers | A/D 17x10b SAR; D/A 1x8b |
Typ van oscillator | Intern |
Werktemperatuur | -40 °C ~ 125 °C (TA) |
Montage-type | Oppervlakte |
Verpakking van de leverancier | 48-LFQFP (7x7) |
Pakket / doos | 48-LQFP |
Basisproductnummer | R5F10 |
Kenmerken vanR5F10PGHCKFB#55
* De minimale uitvoeringstijd van de instructie kan worden gewijzigd vanaf hoge snelheid (0.03125μs: @ 32 MHz werking met hoge-snelheidop de chiposcillatorklokof PLL-klok) tot ultra laag- snelheid (66.6μs: @ 15 kHz werking met lage frequentie- snelheidop-chiposcillatorklok)
*Algemeen- Doelregister: 8 bits×32 registers (8 bits)×8 registers×4 banken)
*ROM: 16 tot en met 256KB
*RAM: 1 tot en met 20KB
*Flashgeheugen voor gegevens:4 KB/8 KB
*Hoog-Snelheid aan...chip-oscillatorklok•"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van apparatuur voor de "ontwikkeling" of "ontwikkeling" van apparatuur voor de "ontwikkeling" of "ontwikkeling" van apparatuur voor de "ontwikkeling" of "ontwikkeling" van apparatuur voor de "ontwikkeling" van apparatuur.), 16 MHz (typisch), 12 MHz (typisch), 8 MHz (typisch), 4 MHz (typisch) en 1MHz (type.) (Selecteerbaar uit 64MHz (typisch) en 48 MHz (typisch) bij gebruik van Timer RD
*Laag-snelheid op de chip oscillatorklok: 15 kHz×2 kanalen (één voor WWDT en één voor CPU's en randapparatuurdan WWDT)
*Op- Chips.PLL(×3,×4,×6,×8)
*Op-chip enkel- Kracht.- flashgeheugen leveren (met verbod op blokwissen/schrijven)
*Zelf- programmeren(met boot swap-functie/flash-shield-vensterfunctie)
*Op-chip debug functie
*Op-chipvermogen-op-reset (POR) circuit en spanningsdetector (LVD)
*Op-chip watchdog ti(bruikbaar met de speciale lage- snelheid op de chiposcillatorklok)
*Vermenigvuldigen / verdelen / vermenigvuldigen& accumule instructies worden ondersteund
•16 bits×16 bits = 32 bits (Onondertekend of ondertekend)
•32 bits÷32bits = 32 bits (Onondertekend)
•16 bits×16 bits + 32 bits = 32 bits (Onondertekend of ondertekend)
* Op-chip sleutel onderbrekingsfunctie
* Op-chip-klok-uitgang/buzzer-uitgangscontroleur
* Op-chip BCD aanpassing
* I/O-poorten: 16 tot 92 (inclusief één ingang)- alleen pin)
* Timer
•16-bits timer array-eenheid: 8 tot 16 kanalen
•16-bits timer RD: 2kanalen(Zeshoekige driehoek-golfuitgangen; zaagtandgolf/driehoekgolfmodulatie)
•16-bits timer RJ: 1 kanaal
•Watchdog timer: 1 kanaal
•Echt.- Tijdklok: 1 kanaal
*Seriële interface
•CSI.
•UART/UART (LIN)- De bus.ondersteund)
•LINmodule(meester/slaaf)ondersteund)
•Ik...2C/vergemakkelijkt I2C
•KANInterface (RS)-CAN lite)
*8/10-bit resolutie A/D converter(V)DD=2.7tot 5,5 V): 4 tot en met 31 kanalen
*DTC(Max.44 bronnen)
*ELC(Max. 26 kanalen voor eventlinkbron, max. 9 chaNels voor eventlinkbestemming)Notitie
*Veiligheidsfuncties (CRC-berekening,Clockmonitor, AD-test, SFR-bescherming, enz.)
*8-bits D/A-omvormerNotitie
*Op- Chips.vergelijkingsmiddel: 1 kanaal (input pin: 4 kanalen)Notitie
*Spanning van de voeding: VDD=2.7 tot 5.5 V
Toepassingen vanR5F10PGHCKFB#55
Algemene elektrische toepassingen in de automobielindustrie(motor controle, deur controle, hijde aansturing van de lichten,enz..), motorfietsmotorcontrole
Milieuclassificaties en exportclassificaties vanR5F10PGHCKFB#55
