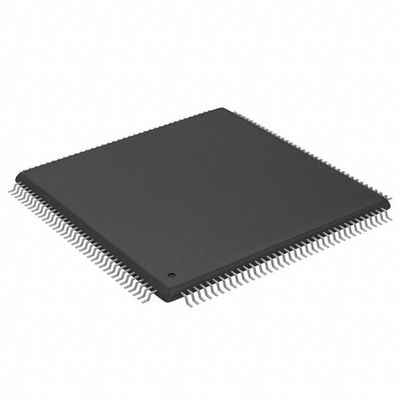

XC2S50E-6TQ144C Field Programmable Gate Array (FPGA) IC 102 32768 1728
XC2S50E-6TQ144C zijn vanFactory inventaris, pls controleer uw eisen en pls contact met ons op met de doelprijs.
Specificaties van XC2S50E-6TQ144C
Type | Beschrijving |
Categorie | Geïntegreerde schakelingen (IC's) |
Ingebed | |
FPGA's (Field Programmable Gate Array) | |
Mfr | AMD |
Reeks | Spartan®-IIE |
Pakket | Tray |
Aantal LAB/CLB's | 384 |
Aantal logische elementen/cellen | 1728 |
Totale RAM-bits | 32768 |
Aantal I/O's | 102 |
Aantal poorten | 50000 |
Spanning - Voeding | 1.71V ~ 1.89V |
Montage-type | Oppervlakte |
Werktemperatuur | 0°C ~ 85°C (TJ) |
Pakket / doos | 144-LQFP |
Verpakking van de leverancier | 144-TQFP (20x20) |
Basisproductnummer | XC2S50E |
Kenmerken vanXC2S50E-6TQ144C
•ASIC-vervangingstechnologie van de tweede generatie
-Met een dichtheid van maximaal 15 552 logische cellen met maximaal600,000 systeempoorten
-Geaffineerde functies op basis van Virtex®
- E FPGAarchitectuur-Onbeperkt in-systeemherprogrammeerbaarheid
-Zeer lage kosten-Kosteneffectieve technologie van 0,15 micron
•Kenmerken op systeemniveau
-SelectRAMTM hiërarchisch geheugen:
·16 bits/LUT gedistribueerde RAM
·Configureerbare 4K-bit ware dual-port blok RAM
·Snelle interfaces met externe RAM
-volledig PCI-compatibel met 3,3 V tot 64 bits bij 66 MHz enCardBus-compatibel
-Een laagvermogen, gesegmenteerde routingarchitectuur
-Dedicated carry logic voor hogesnelheidsrekenkunde
-Efficiënte multiplierondersteuning
-Cascade-keten voor breed
- Invoerfuncties
-Overvloedige registers/sloten met enable, set, reset
-Vier speciale DLL's voor geavanceerde klokbesturing
·Elimineren van klokverdeling vertraging
·Vermenigvuldigen, delen of faseverschuiving-Vier primairelaag
- Schuin.wereldwijduurwerkdistributienetten
-IEEE 1149.1-compatibele grensscanlogic
•Veelzijdige I/O en verpakking
-Pb-vrije pakketopties
-Laag
- kostenpakketten beschikbaar in alle dichtheden
-Gezinsvoetafdruk compatibVerpakking in gemeenschappelijke verpakkingen
-19 standaarden voor hoogwaardige interfaces·LVTTL, LVCMOS, HSTL, SSTL, AGP, CTT, GTL·LVDS- en LVPECL-differentiële I/O
-met een vermogen van meer dan 50 W,uitgang, of tweerichtings
-Hot swap I/O (compactPCI-vriendelijk)
•een logische kern met een vermogen van 1,8 V en een I/O met een vermogen van 1,5 V,2.5V of 3.3V
•Volledig ondersteund door de krachtige Xilinx®ISE®Ontwikkelingsysteem
-Volledig automatische mapping, plaatsing en routing
-Geïntegreerd met ontwerpinvoer- en verificatietools
-Uitgebreide IP-bibliotheek met inbegrip van DSP-functies enzachte verwerkers
Spartan-IIE-familie vergeleken met Spartan-IIGezin
•Een hogere dichtheid en meer I/O
•Hoger rendement
•Unieke pinouts in kosteneffectieve verpakkingen
•Differentiële signalering-LVDS, bus LVDS, LVPECL
• VCCINT= 1,8 V- Minder vermogen.-5V tolerantie met externe weerstand-3V-tolerantie direct
•PCI-, LVTTL- en LVCMOS2-invoerbuffers metVCCOin plaats van VCCINT
•Unieke grotere bitstream
Milieuclassificaties en exportclassificaties vanXC2S50E-6TQ144C
Aantekening | Beschrijving |
RoHS-status | Niet-conform met RoHS |
Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
REACH-status | REACH Niet aangetast |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
