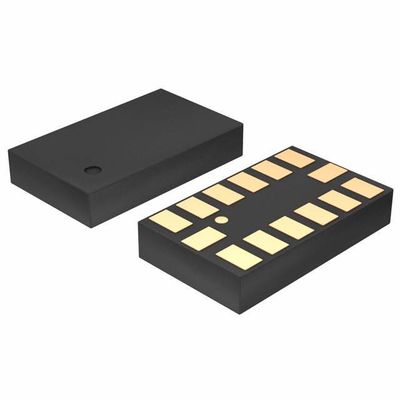

ADXL345 Versnellingsmeter X, Y, Z As ±2g, 4g, 8g, 16g 0,05Hz ~ 1,6kHz 14-LGA (3x5)
TYPE | Beschrijving |
Categorie | Sensoren, transducers |
Bewegingssensoren | |
Accelerometers | |
Vervaardiging | Analog Devices Inc. |
Reeks | - |
Verpakking | Tray |
Type | Digitaal |
Achsen | X, Y, Z |
Versnellingsbereik | ±2g, 4g, 8g, 16g |
Gevoeligheid (LSB/g) | 256 (± 2 g) ~ 32 (± 16 g) |
Gevoeligheid (mV/g) | - |
Bandbreedte | 00,05 Hz ~ 1,6 kHz |
Uitvoertype | I2C, SPI |
Spanning - Voeding | 2V ~ 3,6V |
Kenmerken | Aanpasbare bandbreedte |
Werktemperatuur | -55°C ~ 105°C |
Montage-type | Oppervlakte |
Pakket / doos | 14-VFLGA |
Verpakking van de leverancier | 14-LGA (3x5) |
Basisproductnummer | ADXL345 |
Kenmerken vanADXL345
Ultralage vermogen: zo laag als 23 μA in meetmodus en
0.1 μA in stand-by-stand bij VS = 2,5 V (typisch)
Stroomverbruik automatisch met bandbreedte
Gebruikerskeuze-resolutie van 10 tot 13 bits
4 mg/LSB schaalfactor in alle g-bereiken
32-sample FIFO minimaliseert de host processor belasting
Eenmalige, dubbele tik en vrije valdetectie
Activiteit/inactiviteitcontrole
Spanningsbereik: 2,0 V tot 3,6 V
I/O-spanningsbereik: 1,7 V tot VS
SPI (3- en 4-draad) en I2C digitale interfaces
Flexibel onderbrekingsmodus, in kaart te brengen met een van beide onderbrekingspinnen
Meetbereiken die via een seriecommando kunnen worden geselecteerd
Bandbreedte selecteerbaar via seriecommando
10, 000 g schokoverleving
Pb-vrij/RoHS-conform
Kleine en dunne: 3 mm × 5 mm × 1 mm LGA-verpakking
Verbeterde productkenmerken
Ondersteunt defensie- en ruimtevaarttoepassingen (AQEC-standaard)
Verlengd industriële temperatuurbereik (-55 °C tot +105 °C)
Gecontroleerde basisproductie
Eén assemblage-/testlocatie
Eén productielocatie
Versterkte kennisgeving van productwijzigingen
Kwalificatiegegevens beschikbaar op aanvraag
Toepassingen van ADXL345
Industriële apparatuur
Ruimtevaartapparatuur
Milieuclassificaties en exportclassificaties vanADXL345
AANZET | Beschrijving |
RoHS-status | ROHS3-conform |
Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
REACH-status | REACH Niet aangetast |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
