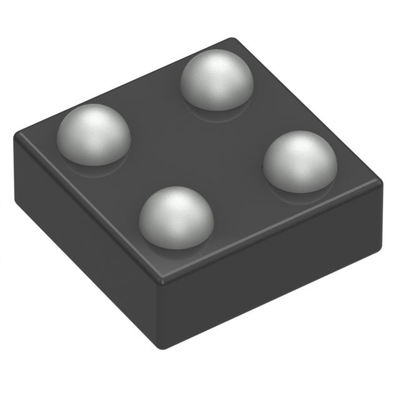

ADP191ACBZ-R7 Power Switch/Driver 1:1 P-Channel 500mA 4-WLCSP (0.76x0.76)
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Schakelaars voor de distributie van stroom, ladingschauffeurs | |
| Mfr | Analog Devices Inc. |
| Reeks | - |
| Verpakking | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type schakelaar | Algemeen doel |
| Aantal output | 1 |
| Verhouding - Input:Output | 1:01 |
| Configuratie van de output | Hoge kant |
| Uitvoertype | P-kanaal |
| Interface | Aan/uit |
| Spanning - belasting | 1.1V ~ 3.6V |
| Spanning - Voeding (Vcc/Vdd) | Niet vereist |
| Stroom - Uitgang (max) | 500 mA |
| Rds Aan (type) | 80 mOhm |
| Invoertype | Niet-invertend |
| Kenmerken | Beheersing van de lading, slew rate |
| Bescherming tegen fouten | - |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 4-WLCSP (0,76x0,76) |
| Pakket / doos | 4-WFBGA, WLCSP |
| Basisproductnummer | ADP191 |
Kenmerken van ADP191ACBZ-R7
Laag RDSON van 105 mΩ bij 1,8 V
interne uitslagontladingsweerstand (ADP191)
Beperking van het aansturingstarief (ADP191)
Laag ingangsspanningsbereik: 1,1 V tot 3,6 V
500 mA continue werkstroom
Ingebouwde niveauverschuiving voor besturingslogic die kan worden bediend
door 1,2 V logica
Laag 2 μA grondstroom (maximaal)
Ultralage uitschakelstroom: < 1 μA
Ultrakleine 0,8 mm × 0,8 mm, 4-bal, 0,4 mm pitch WLCSP
Toepassingen vanADP191ACBZ-R7
MicroprocessorsystemsAdministrator:
Mobiele telefoons
Digitale camera's en audiotoestellen
Draagbare en op batterijen aangedreven apparatuur
Milieuclassificaties en exportclassificaties vanADP191ACBZ-R7
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
