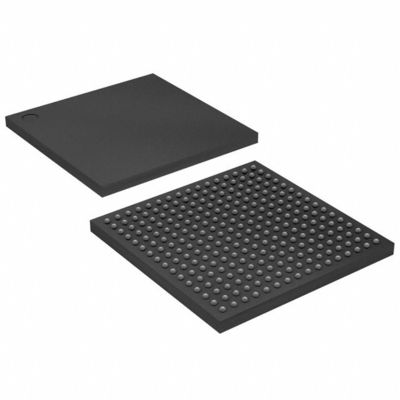

5M570ZF256C5N IC CPLD 440MC 9NS 256FBGA 9 ns 1.71V ~ 1.89V I/O 159
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| CPLD's (complexe programmeerbare logische apparaten) | |
| Vervaardiging | Informatie |
| Reeks | MAX® V |
| Verpakking | Tray |
| Programmeerbaar type | In System Programmable |
| Vertragingstijd tpd(1) Max. | 9 ns |
| Spanningsvoorziening - Interne | 1.71V ~ 1.89V |
| Aantal logische elementen/blokken | 570 |
| Aantal macrocellen | 440 |
| Aantal I/O's | 159 |
| Werktemperatuur | 0°C ~ 85°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 256-LBGA |
| Verpakking van de leverancier | 256-FBGA (17x17) |
| Basisproductnummer | 5M570Z |
Functies van5M570ZF256C5N
MAX V-apparaten bevatten een tweedimensionale architectuur op basis van rijen en kolommen om
Het gebruik van een eigen logica. rijen- en kolomverbindingen bieden signaalverbindingen
tussen de logische arrayblokken (LAB's).
Elk LAB in de logica-array bevat 10 logische elementen (LE's).
De LAB's zijn gegroepeerd in drie groepen:
De MultiTrack-interconnectie zorgt voor een snelle
De snelle routing tussen de LEs zorgt voor een grotere flexibiliteit van de toegang tot de LAB's.
minimale timingvertraging voor toegevoegde niveaus van logica ten opzichte van wereldwijd gerouteerde interconnectie
de structuren.
De I/O-elementen (IOE's) na de LAB-rijzen en -kolommen rond de
Elke IOE bevat een tweerichtingsverbinding tussen de I/O-pins en de I/O-pins van het MAX V-apparaat.
I/O buffer met verschillende geavanceerde functies. I/O pins ondersteunen Schmitt trigger inputs.
en verschillende single-ended standaarden, zoals 33-MHz, 32-bit PCITM en LVTTL.
Milieuclassificaties en exportclassificaties van5M570ZF256C5N
| AANZET | Beschrijving |
| RoHS-status | RoHS-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
