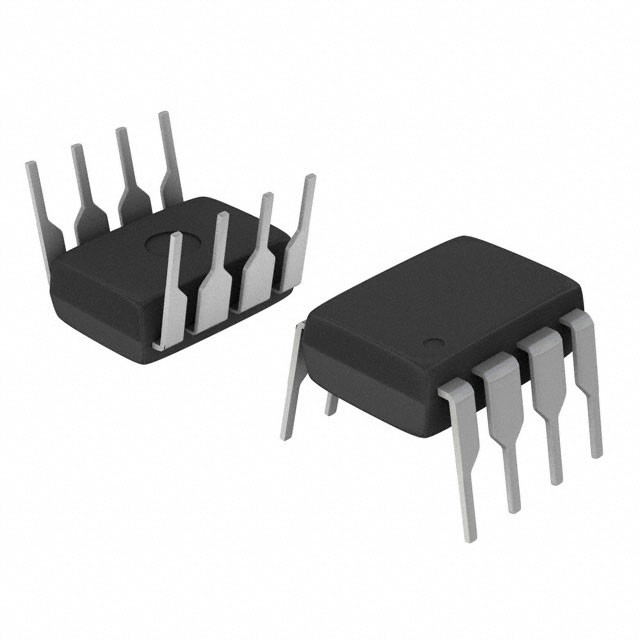

HCPL-2611-020E Logic Output Optoisolator 10MBd Schottky Clamped 5000Vrms 15kV/μs
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| optische isolatoren | |
| Logic Output Optoisolators | |
| Vervaardiging | Broadcom Limited |
| Reeks | - |
| Verpakking | Buis |
| Status van onderdelen | Actief |
| Aantal kanalen | 1 |
| Invoer - Zijde 1/Zijde 2 | 1/0 |
| Spanning - Isolatie | 5000 Vrms |
| Gemene modus Transiente immuniteit (min) | 15 kV/μs |
| Invoertype | D.C. |
| Uitvoertype | Open verzamelaar, Schottky Clamped |
| Stroom - Uitgang / Kanaal | 50 mA |
| Gegevenspercentage | 10MBd |
| Verspreidingsvertraging tpLH / tpHL (max) | 100 ns, 100 ns |
| Tijdstip van stijging / daling (type) | 24 uur, 10 uur |
| Spanning - naar voren (Vf) (type) | 1.5V |
| Stroom - gelijkstroom naar voren (als) (max) | 20 mA |
| Spanning - Voeding | 4.5V ~ 5.5V |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Door het gat |
| Pakket / doos | 8-DIP (0,300", 7,62 mm) |
| Verpakking van de leverancier | 8-DIP |
| Basisproductnummer | HCPL-2611 |
Kenmerken vanHCPL-2611-020E
* 15 kV/μs minimum Common Mode Rejection (CMR) bij
VCM= 1 kV voor HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
* Hoge snelheid: typisch 10 MB/d
* LSTTL/TTL compatibel
* Lage invoerstroom: 5 mA
* Gegarandeerd wissel- en gelijkstroomvermogen bij industriële temperatuur: ¥40°C tot +85°C
* Verkrijgbaar in 8-pin DIP, SOIC-8, widebody pakketten
* Strobable output (alleen enkelkanaalproducten)
* Veiligheidsgoedkeuring
¢ UL erkend ¢ 3750 Vrms voor 1 minuut en
5000 vrms gedurende 1 minuut per UL1577 CSA-goedgekeurde
(5000 Vrms/1 minuut is voor HCNW137/26X1
en Optie 020 [6N137, HCPL-2601/11/30/31,
(alleen HCPL-4661)
️ IEC/EN/DIN EN 60747-5-5 goedgekeurd met:
️ * VIORM = 567 Vpeak voor 06xx Optie 060
️ * VIORM = 630 Vpeak voor 6N137/26xx Optie 060
️ * VIORM =1414 Vpeak voor HCNW137/26x1
* MIL-PRF-38534 hermetische versie beschikbaar
* (HCPL-56xx/66xx)
Toepassingen vanHCPL-2611-020E
* Geïsoleerde lijnontvanger
* Computer-perifere interfaces
* Microprocessorsysteeminterfaces
* Digitale isolatie voor A/D, D/A-conversie
* Schakeling van stroomvoorziening
* Instrumentinvoer/uitvoer isolatie
* Ground loop eliminatie
* Vervanging van de pulstransformer
* Isolatie van transistors in motoren
* Isolatie van hogesnelheidslogische systemen
Milieuclassificaties en exportclassificaties vanHCPL-2611-020E
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
