TYPE | Beschrijving |
Categorie | Geïntegreerde schakelingen (IC's) |
Ingebed | |
FPGA's (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Reeks | LA-ECP5 |
Verpakking | Tray |
Aantal LAB/CLB's | 3000 |
Aantal logische elementen/cellen | 24000 |
Totale RAM-bits | 1032192 |
Aantal I/O's | 197 |
Spanning - Voeding | 1.04V ~ 1.155V |
Montage-type | Oppervlakte |
Werktemperatuur | -40°C ~ 125°C (TJ) |

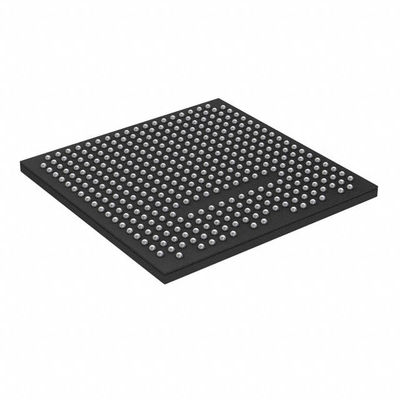

Pakket / doos | 381-FBGA |
Verpakking van de leverancier | 381-CABGA (17x17) |
Basisproductnummer | LAE5UM-25 |
Kenmerken vanLAE5UM-25F-7BG381E
* Hogere logische dichtheid voor meer systeemintegratie
* 12K tot 44K LUT
* 197 tot 203 door de gebruiker programmeerbare I/O's
* Ingebedde SERDES
* 270 Mb/s, tot 3,2 Gb/s, SERDES-interface (ECP5UM Automotive)
* Ondersteunt eDP in RDR (1,62 Gb/s) en HDR(2,7 Gb/s)
* Tot vier kanalen per apparaat: PCI Express,Ethernet (1GbE, XAUI en SGMII) en CPRI
* sysDSPTM
* Volledig cascadable slice architectuur
* 12 tot 160 plakjes voor een hoge prestatie vermenigvuldigen en accumuleren
* Krachtige 54-bits ALU-operaties
* Tijdverdeling Multiplexing MAC-verdeling
* Afronding en afkorting
* Elk plakje ondersteunt
* De helft 36 x 36, twee 18 x 18 of vier 9 x 9 vermenigvuldigers
* Geavanceerde 18 x 36 MAC- en 18 x 18 Multiple-Multiply-Accumulate (MMAC) -operaties
* Flexible geheugenbronnen
* Tot 1,944 Mb sysMEMTM Embedded Block RAM (EBR)
* 194K tot 351K bits gedistribueerde RAM
* sysCLOCK Analoog PLL's en DLL's
* Vier DLL's en vier PLL's in LAE5-45; twee DLL's en twee PLL's in LAE5-25 en LAE5-12
* Vooraf ontworpen synchrone bron I/O
* DDR-registers in I/O-cellen
* Speciale lees/schrijf nivelatiefunctie
* Dedicated gearing logic
* Ondersteuning van synchrone normen
* ADC/DAC, 7:1 LVDS, XGMII
* ADC/DAC-apparaten voor hoge snelheid
* Dedicated DDR2/DDR3 en LPDDR2/LPDDR3 geheugen ondersteuning met DQS logica, tot 800 Mb/s data-rate
* Programmeerbare sysI/OTM Buffer ondersteunt breed
Diverse interfaces
* On-chip beëindiging
* LVTTL en LVCMOS 33/ 25/18/15/12
* SSTL 18/15 I, II
* HSUL12
* LVDS, Bus-LVDS, LVPECL, RSDS, MLVDS
* subLVDS en SLVS, MIPI D-PHY-invoerinterfaces
* Flexible apparaatconfiguratie
* Gedeelde bank voor configuratie van I/O's
* SPI boot flash interface
* Dual-boot beelden ondersteund
* Slave SPI
* TransFRTM I/O voor eenvoudige veldupdates
* Ondersteuning bij het verminderen van eenmalige gebeurtenissen (SEU)
* Detecteer zachte fouten
* Zwakke Foutcorrectie Zonder gebruiker te stoppen
* Soft Error Injection Emulate SEU event to debug system error handling
* Ondersteuning op systeemniveau
* IEEE 1149.1 en IEEE 1532 conform
* Reveal Logic Analyzer
* On-chip oscillator voor initialisatie en algemeen gebruik
* 1.1 V kernvoeding
Beschrijvingen vanLAE5UM-25F-7BG381E
De ECP5 Automotive-familie van FPGA-apparaten is geoptimaliseerd om hoogwaardige functies te leveren, zoals:
Een verbeterde DSP-architectuur, hoge snelheid SERDES en hoge snelheid bron synchrone interfaces
Economisch FPGA-stof.
Milieuclassificaties en exportclassificaties vanLAE5UM-25F-7BG381E
AANZET | Beschrijving |
RoHS-status | ROHS3-conform |
Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
REACH-status | REACH Niet aangetast |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
