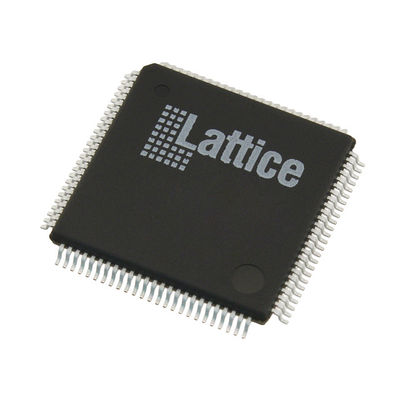

LCMXO2-1200HC-4TG100C Field Programmable Gate Array IC
TYPE | Beschrijving |
Categorie | Geïntegreerde schakelingen (IC's) |
Ingebed | |
FPGA's (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Reeks | MachXO2 |
Verpakking | Tray |
Aantal LAB/CLB's | 160 |
Aantal logische elementen/cellen | 1280 |
Totale RAM-bits | 65536 |
Aantal I/O's | 79 |
Spanning - Voeding | 2.375V ~ 3.465V |
Montage-type | Oppervlakte |
Werktemperatuur | 0°C ~ 85°C (TJ) |
Pakket / doos | 100-LQFP |
Verpakking van de leverancier | 100 TQFP (14x14) |
Basisproductnummer | LCMXO2-1200 |
Kenmerken vanLCMXO2-1200HC-4TG100C
• Flexibele logische architectuur
• Zes apparaten met 256 tot 6864 LUT4 en 18 tot 334 I/O
• Ultra-laagvermogen
• Geavanceerd laagvermogenproces van 65 nm
• Zo laag als 22 μW standby vermogen
• Programmeerbare laagschommeldifferentieel-I/O's
• Stand-by-modus en andere energiebesparende opties
• Ingebed en verdeeld geheugen
• Tot 240 kbits sysMEMTM Embedded Block RAM
• Tot 54 kbits gedistribueerde RAM
• Toegewijde FIFO-besturingslogic
• Gebruikers flashgeheugen op de chip
• Tot 256 kbits gebruikersflashgeheugen
• 100.000 schrijfcycli
• Toegankelijk via WISHBONE, SPI, I2C en JTAG-interfaces
• Kan worden gebruikt als soft processor PROM of als Flash geheugen
• Pre-engineered Source Synchrone I/O
• DDR-registers in I/O-cellen
• Dedicated gearing logic
• 7:1 Inrichting voor scherm I/O's
• Generieke DDR, DDRX2, DDRX4
• Dedicated DDR/DDR2/LPDDR geheugen met DQS ondersteuning
• Hoogwaardige, flexibele I/O buffer
• De programmeerbare sysIOTM buffer ondersteunt een breed scala aan interfaces:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde voorwaarden zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 45/2001 bedoelde systemen.
¢ SSTL 25/18
HSTL 18
️ Schmitt trigger-invoer, tot 0,5 V hysteresis
• I/O ondersteunt warm aansluiting
• Differentiële beëindiging op de chip
• Programmabele op- of neertrekmodus
• Flexible clocking op de chip
• Acht hoofdklokken
• Tot twee randklokken voor I/O-interfaces met hoge snelheid (alleen bovenste en onderste zijde)
• Tot twee analoge PLL's per apparaat met fractionele n-frequentie synthese
¢ Breed invoerfrequentiebereik (7 MHz tot 400 MHz)
• Niet-vluchtig, oneindig reconfigureerbaar
• Onmiddellijk activeren in microseconden
• Eenvoudige, veilige oplossing
• Programmeerbaar via JTAG, SPI of I2C
• Ondersteunt achtergrondprogrammering van niet-vluchtig geheugen
• Optioneel dubbele boot met extern SPI-geheugen
• TransFRTM reconfiguratie
• In-field logica bijwerken terwijl het systeem werkt
• Verbeterde ondersteuning op systeemniveau
• Op de chip geharde functies: SPI, I2C, timer/teller
• On-chip oscillator met een nauwkeurigheid van 5,5%
• Unieke TraceID voor systeemopsporing
• One Time Programmable (OTP) -modus
• Een enkele voedingsbron met uitgebreid bereik
• IEEE-standaard 1149.1 grensscan
• IEEE 1532-compatibele in-system programmering
• Een breed aanbod aan pakketten
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN pakketopties
• Opties voor pakketten met een kleine impact
Zo klein als 2,5 mm x 2,5 mm
• Ondersteunde migratie van dichtheid
• Geavanceerde halogeenvrije verpakkingen
Milieuclassificaties en exportclassificaties vanLCMXO2-1200HC-4TG100C
AANZET | Beschrijving |
RoHS-status | ROHS3-conform |
Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
REACH-status | REACH Niet aangetast |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
