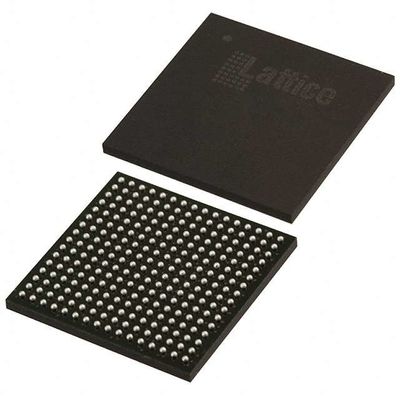

LCMXO2-2000HC-4FTG256C Field Programmable Gate Array IC 206 75776 2112 256-LBGA
TYPE | Beschrijving |
Categorie | Geïntegreerde schakelingen (IC's) |
Ingebed | |
FPGA's (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Reeks | MachXO2 |
Verpakking | Tray |
Aantal LAB/CLB's | 264 |
Aantal logische elementen/cellen | 2112 |
Totale RAM-bits | 75776 |
Aantal I/O's | 206 |
Spanning - Voeding | 2.375V ~ 3.465V |
Montage-type | Oppervlakte |
Werktemperatuur | 0°C ~ 85°C (TJ) |
Pakket / doos | 256-LBGA |
Verpakking van de leverancier | 256-FTBGA (17 x 17) |
Basisproductnummer | LCMXO2-2000 |
Kenmerken vanLCMXO2-2000HC-4FTG256C
• Flexibele logische architectuur
• Zes apparaten met 256 tot 6864 LUT4 en 18 tot 334 I/O
• Ultra-laagvermogen
• Geavanceerd laagvermogenproces van 65 nm
• Zo laag als 22 μW standby vermogen
• Programmeerbare laagschommeldifferentieel-I/O's
• Stand-by-modus en andere energiebesparende opties
• Ingebed en verdeeld geheugen
• Tot 240 kbits sysMEMTM Embedded Block RAM
• Tot 54 kbits gedistribueerde RAM
• Toegewijde FIFO-besturingslogic
• Gebruikers flashgeheugen op de chip
• Tot 256 kbits gebruikersflashgeheugen
• 100.000 schrijfcycli
• Toegankelijk via WISHBONE, SPI, I2C en JTAG-interfaces
• Kan worden gebruikt als soft processor PROM of als Flash geheugen
• Pre-engineered Source Synchrone I/O
• DDR-registers in I/O-cellen
• Dedicated gearing logic
• 7:1 Inrichting voor scherm I/O's
• Generieke DDR, DDRX2, DDRX4
• Dedicated DDR/DDR2/LPDDR geheugen met DQS ondersteuning
Beschrijvingen vanLCMXO2-2000HC-4FTG256C
De MachXO2-apparaten zijn verkrijgbaar in twee versies: ultra-low power (ZE) en high performance (HC en HE).¥3 is de snelsteOok de hoogwaardige apparaten worden aangeboden in drie snelheidscategorieën: ¥4, ¥5 en ¥6, waarbij ¥6 de snelste is.
Milieuclassificaties en exportclassificaties vanLCMXO2-2000HC-4FTG256C
AANZET | Beschrijving |
RoHS-status | ROHS3-conform |
Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
REACH-status | REACH Niet aangetast |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
