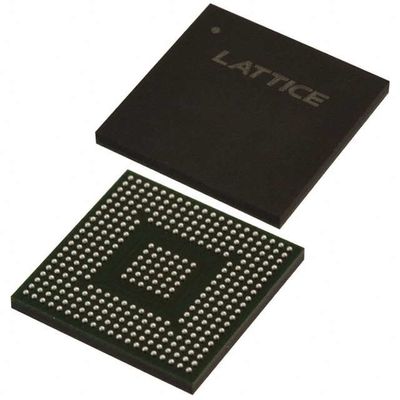

LCMXO2-4000HC-4BG332C Field Programmable Gate Array IC 274 94208 4320 332-FBGA
TYPE | Beschrijving |
Categorie | Geïntegreerde schakelingen (IC's) |
Ingebed | |
FPGA's (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Reeks | MachXO2 |
Verpakking | Tray |
Aantal LAB/CLB's | 540 |
Aantal logische elementen/cellen | 4320 |
Totale RAM-bits | 94208 |
Aantal I/O's | 274 |
Spanning - Voeding | 2.375V ~ 3.465V |
Montage-type | Oppervlakte |
Werktemperatuur | 0°C ~ 85°C (TJ) |
Pakket / doos | 332-FBGA |
Verpakking van de leverancier | 332-CABGA (17 x 17) |
Basisproductnummer | LCMXO2-4000 |
Kenmerken vanLCMXO2-4000HC-4BG332C
• Ingebed en verdeeld geheugen
• Tot 240 kbits sysMEMTM Embedded Block RAM
• Tot 54 kbits gedistribueerde RAM
• Toegewijde FIFO-besturingslogic
• Gebruikers flashgeheugen op de chip
• Tot 256 kbits gebruikersflashgeheugen
• 100.000 schrijfcycli
• Toegankelijk via WISHBONE, SPI, I2C en JTAG-interfaces
• Kan worden gebruikt als soft processor PROM of als Flash geheugen
• Pre-engineered Source Synchrone I/O
• DDR-registers in I/O-cellen
• Dedicated gearing logic
• 7:1 Inrichting voor scherm I/O's
• Generieke DDR, DDRX2, DDRX4
• Dedicated DDR/DDR2/LPDDR geheugen met DQS ondersteuning
• Hoogwaardige, flexibele I/O buffer
• De programmeerbare sysIOTM buffer ondersteunt een breed scala aan interfaces:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde voorwaarden zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 45/2001 bedoelde systemen.
¢ SSTL 25/18
HSTL 18
️ Schmitt trigger-invoer, tot 0,5 V hysteresis
• I/O ondersteunt warm aansluiting
• Differentiële beëindiging op de chip
• Programmabele op- of neertrekmodus
Beschrijvingen vanLCMXO2-4000HC-4BG332C
Lattice biedt veel vooraf ontworpen IP (Intellectual Property) LatticeCORETM modules, waaronder een aantal
Het programma is gebaseerd op een programma dat is ontwikkeld en ontwikkeld in de Verenigde Staten.
In het kader van de ontwikkeling van de kern IP-cores als gestandaardiseerde blokken, kunnen gebruikers zich vrij concentreren op de unieke aspecten van hun ontwerp, waardoor hun productiviteit toeneemt.
Milieuclassificaties en exportclassificaties vanLCMXO2-4000HC-4BG332C
AANZET | Beschrijving |
RoHS-status | ROHS3-conform |
Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
REACH-status | REACH Niet aangetast |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
