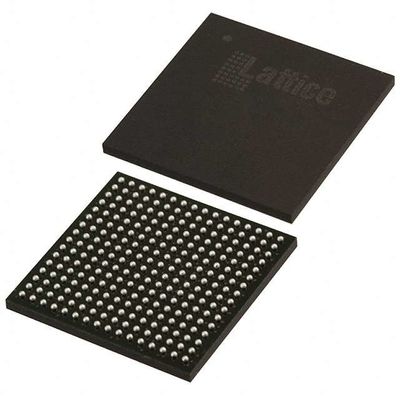

LCMXO2-4000HC-4FTG256C Field Programmable Gate Array FPGA IC 206 94208 4320 256-LBGA
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| FPGA's (Field Programmable Gate Array) | |
| Mfr | Lattice Semiconductor Corporation |
| Reeks | MachXO2 |
| Verpakking | Tray |
| Aantal LAB/CLB's | 540 |
| Aantal logische elementen/cellen | 4320 |
| Totale RAM-bits | 94208 |
| Aantal I/O's | 206 |
| Spanning - Voeding | 2.375V ~ 3.465V |
| Montage-type | Oppervlakte |
| Werktemperatuur | 0°C ~ 85°C (TJ) |
| Pakket / doos | 256-LBGA |
| Verpakking van de leverancier | 256-FTBGA (17 x 17) |
| Basisproductnummer | LCMXO2-4000 |
Kenmerken vanLCMXO2-4000HC-4FTG256C
• I/O ondersteunt warm aansluiting
• Differentiële beëindiging op de chip
• Programmabele op- of neertrekmodus
• Flexible clocking op de chip
• Acht hoofdklokken
• Tot twee randklokken voor I/O-interfaces met hoge snelheid (alleen bovenste en onderste zijde)
• Tot twee analoge PLL's per apparaat met fractionele n-frequentie synthese
¢ Breed invoerfrequentiebereik (7 MHz tot 400 MHz)
• Niet-vluchtig, oneindig reconfigureerbaar
• Onmiddellijk activeren in microseconden
• Eenvoudige, veilige oplossing
• Programmeerbaar via JTAG, SPI of I2C
• Ondersteunt achtergrondprogrammering van niet-vluchtig geheugen
• Optioneel dubbele boot met extern SPI-geheugen
• TransFRTM reconfiguratie
• In-field logica bijwerken terwijl het systeem werkt
• Verbeterde ondersteuning op systeemniveau
• Op de chip geharde functies: SPI, I2C, timer/teller
• On-chip oscillator met een nauwkeurigheid van 5,5%
• Unieke TraceID voor systeemopsporing
• One Time Programmable (OTP) -modus
• Een enkele voedingsbron met uitgebreid bereik
• IEEE-standaard 1149.1 grensscan
• IEEE 1532-compatibele in-system programmering
• Een breed aanbod aan pakketten
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN pakketopties
• Opties voor pakketten met een kleine impact
Zo klein als 2,5 mm x 2,5 mm
• Ondersteunde migratie van dichtheid
• Geavanceerde halogeenvrije verpakkingen
Beschrijvingen vanLCMXO2-4000HC-4FTG256C
Gattice biedt een verscheidenheid aan ontwerpinstrumenten waarmee complexe ontwerpen efficiënt kunnen worden geïmplementeerd met behulp van de MachXO2-toestellen.
Populaire logica synthese tools bieden synthese bibliotheek ondersteuning voor MachXO2.
de door de gebruiker gespecificeerde voorkeuren en beperkingen om het ontwerp in het MachXO2-apparaat te plaatsen en te routeren.
Milieuclassificaties en exportclassificaties vanLCMXO2-4000HC-4FTG256C
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
