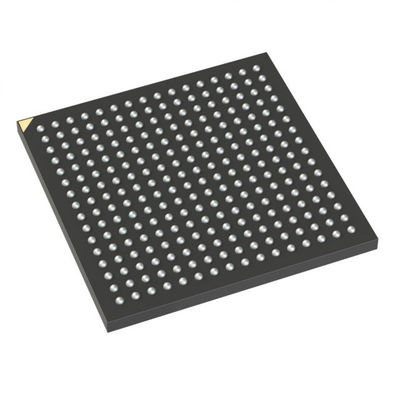

LCMXO2-4000HE-4BG256C Field Programmable Gate Array IC 206 94208 4320 256-LFBGA
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| FPGA's (Field Programmable Gate Array) | |
| Mfr | Lattice Semiconductor Corporation |
| Reeks | MachXO2 |
| Verpakking | Tray |
| Aantal LAB/CLB's | 540 |
| Aantal logische elementen/cellen | 4320 |
| Totale RAM-bits | 94208 |
| Aantal I/O's | 206 |
| Spanning - Voeding | 1.14V ~ 1.26V |
| Montage-type | Oppervlakte |
| Werktemperatuur | 0°C ~ 85°C (TJ) |
| Pakket / doos | 256-LFBGA |
| Verpakking van de leverancier | 256-CABGA (14x14) |
| Basisproductnummer | LCMXO2-4000 |
Kenmerken vanLCMXO2-4000HE-4BG256C
• Niet-vluchtig, oneindig reconfigureerbaar
• Onmiddellijk activeren in microseconden
• Eenvoudige, veilige oplossing
• Programmeerbaar via JTAG, SPI of I2C
• Ondersteunt achtergrondprogrammering van niet-vluchtig geheugen
• Optioneel dubbele boot met extern SPI-geheugen
• TransFRTM reconfiguratie
• In-field logica bijwerken terwijl het systeem werkt
• Verbeterde ondersteuning op systeemniveau
• Op de chip geharde functies: SPI, I2C, timer/teller
• On-chip oscillator met een nauwkeurigheid van 5,5%
• Unieke TraceID voor systeemopsporing
• One Time Programmable (OTP) -modus
• Een enkele voedingsbron met uitgebreid bereik
• IEEE-standaard 1149.1 grensscan
• IEEE 1532-compatibele in-system programmering
• I/O ondersteunt warm aansluiting
• Differentiële beëindiging op de chip
• Programmabele op- of neertrekmodus
• Flexible clocking op de chip
• Acht hoofdklokken
• Tot twee randklokken voor I/O-interfaces met hoge snelheid (alleen bovenste en onderste zijde)
• Tot twee analoge PLL's per apparaat met fractionele n-frequentie synthese
¢ Breed invoerfrequentiebereik (7 MHz tot 400 MHz)
Beschrijvingen vanLCMXO2-4000HE-4BG256C
De MachXO2-PLD's zijn verkrijgbaar in een breed scala van geavanceerde halogeenvrije verpakkingen, variërend van de ruimte-
MachXO2-apparaten ondersteunen dichtheidsmigratie
In tabel 1-1 worden de LUT-dichtheden, pakket- en I/O-opties, samen met andere belangrijke
Parameters.
Milieuclassificaties en exportclassificaties vanLCMXO2-4000HE-4BG256C
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
