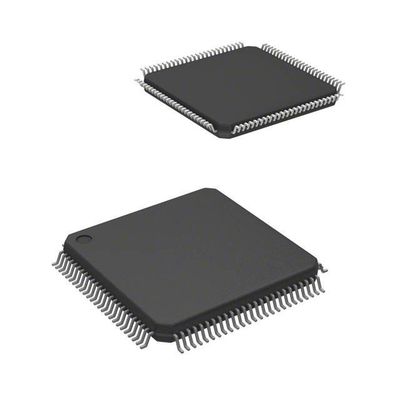

LCMXO256C-3TN100C MachXO Field Programmable Gate Array (FPGA) IC 78 256 100-LQFP
TYPE | Beschrijving |
Categorie | Geïntegreerde schakelingen (IC's) |
Ingebed | |
FPGA's (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Reeks | MachXO |
Verpakking | Tray |
Aantal LAB/CLB's | 32 |
Aantal logische elementen/cellen | 256 |
Aantal I/O's | 78 |
Spanning - Voeding | 1.71V ~ 3.465V |
Montage-type | Oppervlakte |
Werktemperatuur | 0°C ~ 85°C (TJ) |
Pakket / doos | 100-LQFP |
Verpakking van de leverancier | 100 TQFP (14x14) |
Basisproductnummer | LCMXO256 |
Kenmerken vanLCMXO256C-3TN100C
• Niet-vluchtig, oneindig reconfigureerbaar
• Onmiddellijk activeren in microseconden
• Eén chip, geen extern configuratiegeheugen nodig
• Uitstekende designbeveiliging, geen bitstroom te onderscheppen
• Herconfigureer op SRAM gebaseerde logica in milliseconden
• SRAM en niet-vluchtig geheugen programmabel via JTAG-poort
• Ondersteunt achtergrondprogrammering van niet-vluchtig geheugen
• Slaapstand
• Toestemt tot 100x reductie van statische stroom
• TransFRTM-reconfiguratie (TFR)
• In-field logica bijwerken terwijl het systeem werkt
• Hoge I/O tot logische dichtheid
• 256 tot 2280 LUT4
• 73 tot 271 I/O's met uitgebreide pakketopties
• Ondersteunde migratie van dichtheid
• Loodvrije/RoHS-conforme verpakkingen
• Ingebed en verdeeld geheugen
• Tot 27,6 Kbits sysMEMTM Embedded Block RAM
• Tot 7,7 Kbits gedistribueerd RAM
• Toegewijde FIFO-besturingslogic
• Flexibel I/O buffer
• De programmeerbare sysIOTM buffer ondersteunt een breed scala aan interfaces:
• LVCMOS 3.3/2.5/1.8/1.5/1.2
️ • LVTTL
¢ • PCI
De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde gegevens moeten worden verzameld.
• sysCLOCKTM PLL's
• Tot twee analoge PLL's per apparaat
• Vermenigvuldigen, delen en faseverschuiven van de klok
• Ondersteuning op systeemniveau
• IEEE-standaard 1149.1 Grensscan
• Onboard oscillator
• De apparaten werken met een stroomtoevoer van 3,3 V, 2,5 V, 1,8 V of 1,2 V
• IEEE 1532-compatibele in-system programmering
Beschrijvingen vanLCMXO256C-3TN100C
De MachXO is geoptimaliseerd om te voldoen aan de vereisten van toepassingen die traditioneel door CPLD's worden aangepakt en met een lage
capaciteit FPGA's: lijmlogic, busbridging, businterfacing, power-up control en controllogic.
de beste eigenschappen van CPLD- en FPGA-apparaten op één chip samenbrengen.
Milieuclassificaties en exportclassificaties vanLCMXO256C-3TN100C
AANZET | Beschrijving |
RoHS-status | ROHS3-conform |
Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
REACH-status | REACH Niet aangetast |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
